3MHzサンプリング同時変換AD2ch, DA2ch変換ボード
|
 |
 |
 |

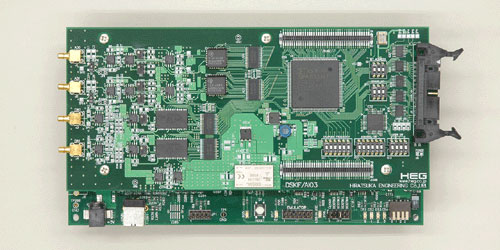

| DSK5510IF/AIO3 |
|
TI製TMS320C5510DSK 拡張インターフェース
|
|
|
|
 |
|
| ■ 対応機種 |
|
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C5510 DSK |
|
|
| ■ 価格 |
|
|
|
| ■ A/D変換 |
| 入力チャンネル数 |
2チャンネル |
| 入力形式 |
全チャンネル同時変換 |
| 入力信号 |
チャンネル毎にAC, DC結合の選択が可能 |
| 入力電圧 |
±1V |
| 分解能 |
16 ビット |
| サンプリング周波数 |
1kHz〜3MHz（可変可）,A/D用外部サンプリングクロック入力
DSP Timer0出力、DSP Timer1出力
（プログラムによるポーリングも可能） |
| 変換方式 |
逐次比較方式 |
| 入力インピーダンス |
50Ω/10kΩ切替可能 |
|
|
| ■ D/A変換 |
| 出力チャンネル数 |
2チャンネル |
| 出力形式 |
全チャンネル同時変換 |
| 出力信号 |
全チャンネルDC 結合 |
| 出力電圧 |
±1V |
| 分解能 |
16 ビット |
| サンプリング周波数 |
1kHz〜3MHｚ（可変可）、D/A用外部サンプリングクロック入力
DSP Timer1出力
（プログラムによるポーリングも可能） |
|
|
| ■ ディジタル入出力 |
| 外部入力 |
8ビット TTLレベル, 外部サンプリングクロック入力2回路(A/D, D/Aそれぞれ) |
| 外部出力 |
8ビット TTLレベル、2ビットTTLレベル, 外部サンプリングクロック出力2回路(A/D, D/Aそれぞれ) |
| ユーザー入力 |
4回路のディップスイッチ |
| ユーザー出力 |
4回路のモニタLED |
|
|
| ■ その他の機能 |
| 割り込み |
INT4，5，6，7
ディップスイッチもしくは設定レジスタによりA/D変換割り込み、D/A変換割り込みのそれぞれに設定可能 |
| 設定方法 |
ディップスイッチもしくは設定レジスタからパラメータの設定を行う。 |
| マッピング |
0xA0XX0000 〜 0xA0XX00FF(XXはボード上ディップスイッチより設定:) |
| 接続コネクタ |
アナログ入出力：同軸コネクタ(SMB)
ディジタル入出力：30芯フラットケーブルコネクタ（2.54mmピッチ） |
| スタッキング |
同一機種で8枚までスタッキング可能。（最大16チャンネル入力, 16チャンネル出力）
さらに、異機種と8枚までスタッキング可能。 |
| 電源 |
+5V C5510DSKから供給 |
| 付属品 |
接続ケーブル（BNC〜SMB 0.5m), 30芯接続ケーブル, ターミナルボード
サンプルプログラム（Cソースコード含む） |
|
| 備考：本製品のサンプルプログラムはDMA機能を含め各種用意されておりますのでユーザー仕様のプログラムを組み込むことで容易にディジタル信号処理が実現できます。 |
|
|
|
|
|
|
