デジタル入力ボード(32bit×2ポート)

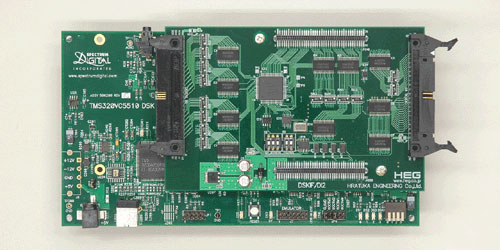

DSK5510IF/DI2

TMS320C5510DSK DSK用ディジタル入力ボード

DSK5510IF/DI2
■ 対応機種
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C5510 DSK
■ 価格
DSK5510 IF/DI2
価格 \136,000
(税抜価格)
■ デジタル入出力機能
DSK5510 IF/DI2
入力(CN1) 32bit入力 × 2ポート
入出力(CN2) 16bit入力 1ポート,16ビット出力 1ポート
応答速度 200nsec
入出力回路 非絶縁
入力レベル TTL(5V)入力正論理 ※LVTTL入力可
入力プルアップ抵抗 10kΩ
出力レベル TTL(5V)出力正論理
出力ドライブ電流 IoL8mA,IoH8mA
■ 割込み
DSK5510 IF/DI2
入力コネクタ CN1A, CN1BおよびCN2
割込みレベル ジャンパーソケットによりユーザーにて選択
割込み方式 CN1A, CN1B, CN2割込み端子の論理OR
もしくは、CN1A, CN1B, CN2各々の割込み端子からの選択
入力レベル TTL(5V)入力正論理 ※LVTTL入力可
入力プルアップ抵抗 10kΩ
■ その他
DSK5510 IF/DI2
コネクタ(CN1) HIF6-80PA-1.27DS(ヒロセ製)
 40芯フラットケーブルコネクタ2段(2.54mmピッチ)
コネクタ(CN2) HIF3BA-40PA-2.54DS(ヒロセ製)
 40芯フラットケーブルコネクタ(2.54mmピッチ)
割込み INT0, 1, 2, 3からジャンパーソケットにて設定
アドレスマッピング 0xXX0000 〜 0xXX001F
(XXはボード上ディップスイッチより設定:40,44〜58,5C)
スタッキング 最大8枚までスタッキング可能
※他の機種ともスタッキング可能
電源 +5V C5510DSKから供給
付属品 コネクタ端子台,接続ケーブル
リファレンスマニュアル,サンプルプログラムマニュアル
基本サンプルプログラム(Cソースコード含む)
