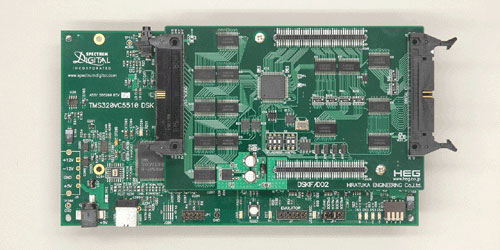

デジタル出力ボード（32bit×2ポート）
|
 |
 |
 |
| DSK5510IF/DO2 |
|
TMS320C5510DSK DSK用ディジタル出力ボード
|
|
|
|
 |
|
| ■ 対応機種 |
|
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C5510 DSK |
|
|
| ■ 価格 |
|
DSK5510 IF/DO2 |
| 価格 |
\229,000
(税抜価格) |
|
|
| ■ デジタル入出力機能 |
|
DSK5510 IF/DO2 |
| 出力(CN1) |
32bit出力 × 2ポート |
| 入出力(CN2) |
16bit入力 1ポート，16ビット出力 1ポート |
| 応答速度 |
200nsec |
| 入出力回路 |
非絶縁 |
| 入力レベル |
TTL(5V)入力正論理 ※LVTTL入力可 |
| 入力インピーダンス |
10kΩ |
| 出力レベル |
TTL(5V)出力正論理 |
| 出力ドライブ電流 |
±8mA |
|
|
| ■ 割込み |
|
DSK5510 IF/DO2 |
| 入力コネクタ |
CN1A, CN1BおよびCN2 |
| 割込みレベル |
ジャンパーソケットによりユーザーにて選択 |
| 割込み方式 |
CN1A, CN1B, CN2割込み端子の論理OR
もしくは、CN1A, CN1B, CN2各々の割込み端子からの選択 |
| 入力レベル |
TTL(5V)入力正論理 ※LVTTL入力可 |
| 入力インピーダンス |
10kΩ |
|
|
| ■ その他 |
|
DSK5510 IF/DO2 |
| コネクタ(CN1) |
HIF6-80PA-1.27DS（ヒロセ製）
40芯フラットケーブルコネクタ2段（2.54mmピッチ） |
| コネクタ(CN2) |
HIF3BA-40PA-2.54DS（ヒロセ製）
40芯フラットケーブルコネクタ（2.54mmピッチ） |
| 割込み |
INT0, 1, 2, 3からジャンパーソケットにて設定 |
| アドレスマッピング |
0xXX0000 〜 0xXX0017
(XXはボード上ディップスイッチより設定:40,44〜58,5C) |
| スタッキング |
最大8枚までスタッキング可能
※他の機種ともスタッキング可能 |
| 電源 |
＋5V C5510DSKから供給 |
| 付属品 |
コネクタ端子台，接続ケーブル
リファレンスマニュアル，サンプルプログラムマニュアル
基本サンプルプログラム（Cソースコード含む） |
|
|
|
|
|
|
