C5510DSK DSPスタータキット拡張ボード

DSK用マルチDSP拡張インターフェースボード

DSK5510IF/DPM1

共有メモリ方式マルチDSP拡張インターフェースボード

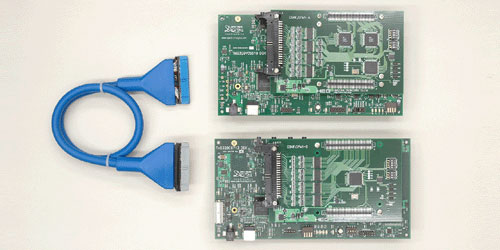

DSK5510IF/DPMEM

■ 対応機種

テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C5510 DSK

■ メモリ容量

	メモリ容量
(L)SIDEメモリ容量	32kワード
(Ｒ)SIDEメモリ容量	32kワード
(L)SIDEバス幅	32ビット
(Ｒ)SIDEバス幅	32ビット

■ コントロール

	コントロール
バス競合調停機能	DSP RDY-N信号
割込み	指定番地にデータを書込むことで、相手側に割込みを掛けることが可能

■ その他の機能

	その他の機能
割り込み	INT0, 1, 2, 3 (ジャンパーソケットにより選択)
設定方法	ディップスイッチ
接続コネクタ	40芯フラットケーブルコネクタ　　2個
電源	+5V DSKから供給
製品構成	・接続ケーブル　40芯2本・取扱説明書・サンプルプログラム

■ 対応DSK

	対応DSK
DSK型名	C6713DSK, C6416DSK, C5510DSK それぞれ対応
