組込みシステム用DSPボード

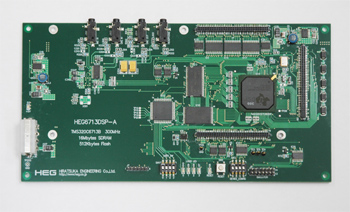

HEG6713DSP-A

TI製TMS320C6713B 使用DSPボード(DSKサイズ)


価格 \324,000 (税抜価格)


 ■ アプリケーション
音声信号処理
ディジタルサーボ・ディジタル信号処理
適応信号処理
振動解析
マイクロホンアレー
ノイズキャンセラー
エコーキャンセラ
スペクトル分析
生体信号処理
などの組み込みシステム用に最適です。

本製品はTI製C6713DSKと同じサイズのDSPボードです。DSKをユーザー機器に組込みたい場合に最適です。
USBエミュレーション機能は搭載していません。(エミュレーターが必要です。)




■ 主な仕様
使用DSP TI社製浮動小数点TMS320C6713BGDP225
動作クロック 225MHz
■ メモリ
SDRAM 4M×32bit(16Mbytes) 動作周波数 100MHz マップエリア CE0 領域(0x8000 0000〜0x80FF FFFF)
FLASH ROM 256k×16bit(512kbytes) マップエリア CE1 領域(0x9000 0000〜0x900F FFFF)
■ ペリフェラル
EMIF外部拡張領域 CE2領域(0xA000 0000〜0xAFFF FFFF) CE3領域(0xB000 0000〜 0xBFFF FFFF)
McBSPポート McBSP0, McBSP1
ホストポートインターフェース(HPI) 1ポート
■ ブート方法
JTAGブート 16bit FLASH ROMブート
■ タイマー信号
タイマー 2系統(C6713B Timer0,Timer1)
■ DSP割り込みポート
EMIF 外部割込みピン 4ポート(INT4,INT5,INT6,INT7)
■ LED
デバック用 4個
■ スイッチ
デバック用 4回路
リセットスイッチ 1個
■ コネクタ
EMIF/McBSP 80ピン
McBSP/INT/TIMER 80ピン
HPI 80ピン
JTAG 14ピン×1個 (エミュレータに接続)
※ピンアサイン,機械寸法はDSKと同一です。
■ 物理的仕様その他
使用DSP TI社製浮動小数点TMS320C6713BGP300
動作クロック 222.2mm(W)×114.3mm(D)×20mm(H)
付属品 取説,サンプルプログラム
■ サンプルプログラム
サンプルプログラム TMS320C6713BGP300の初期化プログラム, FLASF ROMブートの手順書

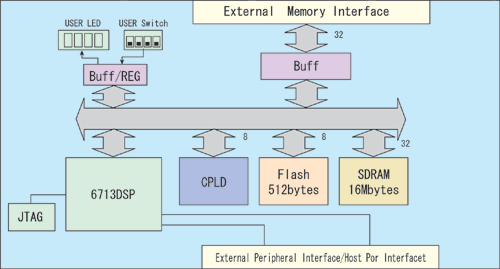

●ブロック図






関連製品
DSK拡張インターフェース
C6713DSK拡張ボード
