FILAMP800詳細仕様

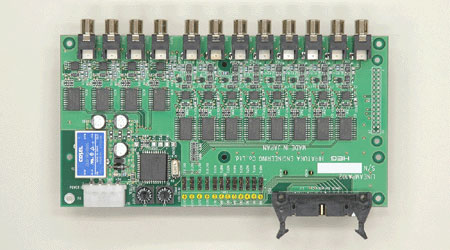

FILAMP800
■ 価格
FILAMP800
価格 \103,000
(税抜価格)
■ 信号入力
FILAMP800
入力チャンネル数 8チャンネル(信号入力)
入力形式 シングルエンド゙AC/DC結合
入力レベル 1.4VRMS
入力インピーダンス 高インピーダンス
フィルタ切り替え ジャンパーピンによりフィルタイン・スルー切り替え
出力チャンネル数 8チャンネル(A/D入力)
出力形式 シングルエンドAC結合
最大出力 1.4VRMS
負荷インピーダンス 高インピーダンス
増幅度 0dB
周波数範囲 40Hz〜40kHz(スルー時)
40Hz〜設定カットオフ周波数(フィルタイン時)
フィルタ特性 スイッチドキャパシタ方式
4次バターワース(ローパス)
カットオフ周波数 ロータリスイッチによる設定
1kHz〜20kHz(16段階)
インターフェース側接続方法 30芯フラットケーブルコネクタ
(2.54mmピッチ)
入力端子 RCAピンプラグ
■ 信号出力
FILAMP800
入力チャンネル数 4チャンネル(D/A出力)
入力形式 シングルエンド゙AC結合
入力レベル 1.4VRMS
入力インピーダンス 高インピーダンス
フィルタ切り替え ジャンパーピンによりフィルタイン・スルー切り替え
出力チャンネル数 4チャンネル(信号出力)
出力形式 シングルエンドAC結合
最大出力 1.4VRMS
負荷インピーダンス 高インピーダンス
増幅度 0dB
周波数範囲 40Hz〜40kHz(スルー時)
40Hz〜設定カットオフ周波数(フィルタイン時)
フィルタ特性 スイッチドキャパシタ方式
4次バターワース(ローパス)
カットオフ周波数 ロータリスイッチによる設定
1kHz〜20kHz(16段階)
インターフェース側接続方法 30芯フラットケーブルコネクタ
(2.54mmピッチ)
出力端子 RCAピンプラグ
■ その他
FILAMP800
電源 DC5V 2.0A
付属品 電源ケーブル
■ フィルタの設定スイッチに対する周波数テーブル
  (スイッチは入出力別々です。)
設定 カットオフ
周波数(kHz)
0 OFF
1 1.00
2 1.50
3 2.00
設定 カットオフ
周波数(kHz)
4 2.50
5 3.00
6 4.00
7 5.00
設定 カットオフ
周波数(kHz)
8 6.00
9 7.06
A 8.00
B 10.00
設定 カットオフ
周波数(kHz)
C 12.00
D 15.00
E 17.14
F 20.00
