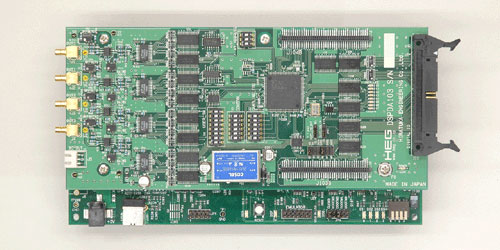

500kHz同時変換4チャンネルDA変換ボード
|
 |
 |
 |
| DSK5510IF/AO2 |
|
TI製TMS320C5510DSK 拡張インターフェース
|
|
|
|
 |
|
| ■ 対応機種 |
|
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C5510 DSK |
|
|
| ■ 価格 |
|
DSK5510 IF/AO2 |
| 価格 |
\353,000
(税抜価格) |
|
|
| ■ 仕様 |
|
DSK5510 IF/AO2 |
| 出力チャンネル数 |
4チャンネル |
| 出力形式 |
全チャンネル同時変換 |
| 出力信号 |
全チャンネルDC 統合 |
| 出力電圧 |
±1V |
| 分解能 |
16ビット |
| サンプリング周波数 |
1kHz〜500kHｚ（可変可）、D/A用外部入力クロック（DC〜500kHz）
DSP Timer0出力, DSP Timer1出力
（プログラムによるポーリングも可能） |
|
|
| ■ ディジタル入出力 |
|
DSK5510 IF/AO2 |
| 外部入力 |
16ビット TTLレベル, 外部割込み1回路, 外部変換クロック入力1回路 |
| 外部出力 |
16ビット TTLレベル, 外部変換クロック出力1回路 |
| ユーザー入力 |
8回路のディップスイッチ |
| ユーザー出力 |
8回路のモニタLED |
|
|
| ■ その他の機能 |
|
DSK5510 IF/AO2 |
| 割り込み |
INT0，1，2，3
ディップスイッチもしくは設定レジスタにより設定。 |
| 拡張性 |
8台までスタッキング可能（DSK5510IF/AI2を含む）
※変換クロックは共有可能。 |
| 設定方法 |
ディップスイッチもしくは設定レジスタからパラメータの設定を行う。 |
| マッピング |
0x400000 〜 0x40007F |
| 接続コネクタ |
アナログ出力：
同軸コネクタ(SMB)
ディジタル入出力：
30芯フラットケーブルコネクタ（2.54mmピッチ） |
| 電源 |
+5V C5510DSKから供給 |
| 付属品 |
接続ケーブル（BNC〜SMB 0.5m), 40芯接続ケーブル, ターミナルボード
サンプルプログラム（Cソースコード含む） |
|
| 備考：本製品のサンプルプログラムはDMA機能を含め各種用意されておりますのでユーザー仕様のプログラムを組み込むことで容易にデジタル信号処理が実現でます。 |
|
| ■ その他の資料 |
詳細につきましてはテクニカルマニュアルをご参照ください。
 dskif_ai2ao2_tm.pdf |
|
|
|
|
