C6713DSK DSPスタータキット拡張ボード

Products

デジタル入力ボード(32bit×2ポート)

DSK6713IF/DI2

TI製TMS320C6713DSK DSK用ディジタル入力ボード


デジタル入力32bit x 2ポート
デジタル入力16bit + デジタル出力16bit
ユーザー割込み入力が可能
価格 \136,000 (税抜価格)

・ DSK6713 IF/DI2(詳細仕様)
・テクニカルマニュアル(pdf)Adobe Acrobat File

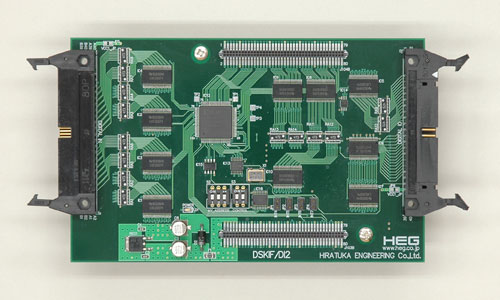

DSK6713IF/DI2

 ■ アプリケーション
マグネスケール、レーザースケールなど変位・測長センサからの入力
エンコーダ カウンタ出力からの入力
デジタル出力センサーのデータ入力
A/D変換結果の取得
ユーザー製作周辺機器とのデータ転送
パラレル通信機器との通信
PLC、マイコン通信
リレー、操作スイッチ回路などのON/OFF入力

DSK6713IF/DI2はTI製DSPスタータキット用に開発した非絶縁TTLレベル汎用デジタル入力ボードです。1枚で最大80点(32×2 + 16)の入力と最大16点の出力ができます。また、ユーザー割込み入力端子も用意しています。 サンプルプログラムも各種付属しており、容易に使用することが可能です。
高速応答であるため、ユーザーが製作したデジタル回路とのインターフェースに最適です。

特長

デジタル入力32bit x 2ポート(CN1)を搭載しています。
汎用制御用にデジタル入力16bit+デジタル出力16bit(CN2)を搭載しています。
ユーザー回路から割込みを入力することが可能です。
高速応答(200nsec以内)が可能。
ユーザーが製作したデジタルボードとのインターフェースに最適。
ユーザーが製作したA/D変換ボードの結果の取得に最適。
入力レベルはTTL(5V)および、LVTTL(3.3V)に対応。
※デジタル出力は5V TTLです。
本機種および他のボードとのスタッキングが可能です。(最大8枚まで)

製品概要

DSK6713IF/DI2全体
    全体接続例

製 品 名 仕   様
DSK6713IF/DI2 DSK用デジタル入力拡張インターフェースボード

・ DSK6713 IF/DI2(詳細仕様)
・ テクニカルマニュアルAdobe Acrobat File
