AD32chデータロガー

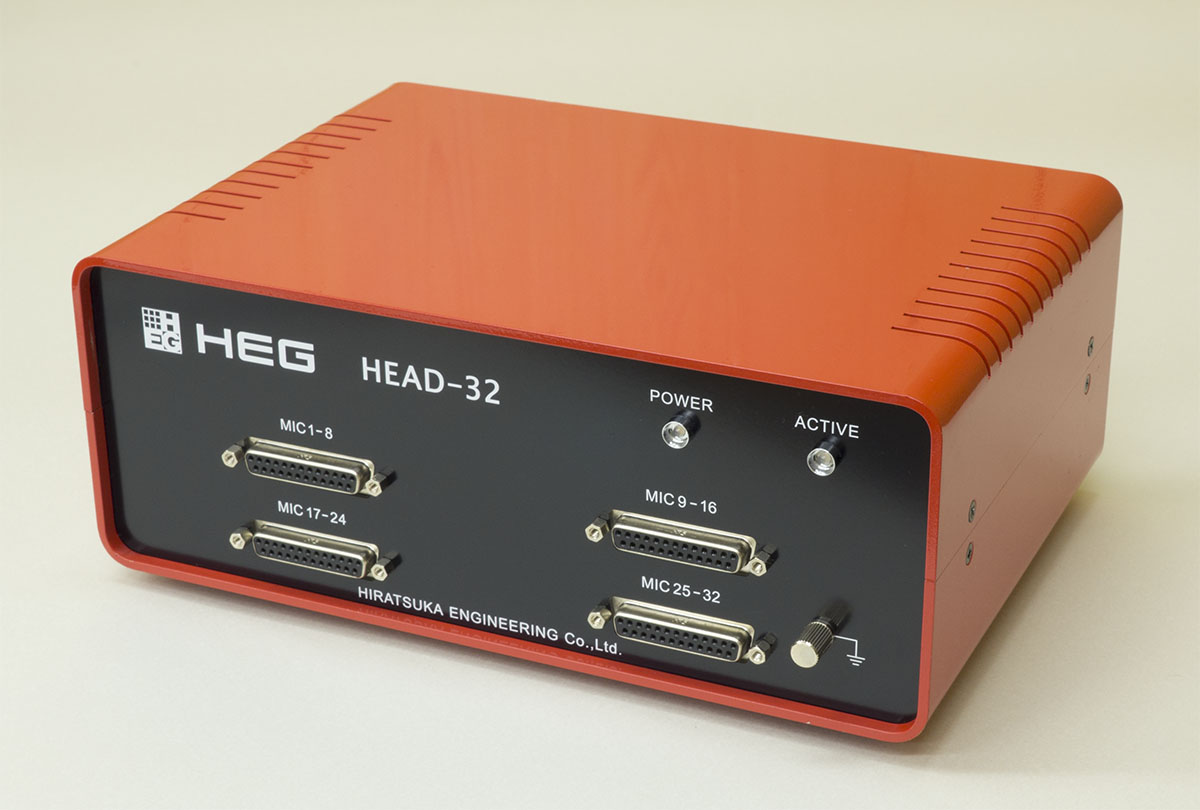

HEAD-32

24bit ΔΣAD 32ch同時変換データロガー


音声・振動解析のための汎用計測器
ΔΣAD24bit 32ch, 32kHzサンプリング
価格 32ch仕様 \4,250,000 (税抜価格)
    16ch仕様 \2,450,000 (税抜価格)


HEAD-32
■ 用途
振動解析
異常音探査
音声解析
信号解析
汎用信号収集用データロガー
など

本製品は32チャンネルの3線式コンデンサマイクロホン入力可能で、
同時変換ADΔΣ24ビット, 32kHzサンプリングを搭載し収集した
音声探査・振動解析データをUSBでPCに転送する汎用計測器です。
他社製品と比較し、軽量、コンパクトですので可搬性に優れています。
また、空冷ファンなどの駆動部も無いため(自然空冷)、音響測定に影響を与えません。
仕様に合わせ16ch製品もご用意しております。

特長

ΔΣAD24bit 32ch, 32kHzサンプリング
3線式コンデンサマイク対応
ポータブルサイズの汎用計測器
マイクアンプ増幅利得:-10dB, 0dB, +10dB, +20dB, +30dBの4段階としPC側ソフトウエアにより設定変更可能
USB 2.0 (480Mbps)によるデータ転送
電源電圧DC12V〜18Vの為、車載及びバッテリーにて動作可能

製品概要

製 品 名 仕   様
HEAD-32 同時変換ADΔΣ24ビット, 32kHzサンプリング汎用データロガー

詳細
 ●マイク入力
  ・入力チャンネル数:32チャンネル 25ピンD-Subコネクタ 4個
  ・入力形式:シングルエンドAC結合
  ・入力インピーダンス:高インピーダンス(8.2kΩ)
  ・増幅利得:-10dB, 0dB, +10dB, +20dB, +30dBからPC側ソフトウェアにより設定
        最大+60dB
  ・周波数範囲:1Hz〜20kHz (±3dB以内)
  ・入力換算ノイズレベル:-110dB 以下
  ・歪率(THD+N):0.05%(入力レベル-40dBV 1kHz)
  ・マイク電源:+5V供給(3線式コンデンサマイク対応)

●AD変換
  ・チャンネル数:32チャンネル
  ・変換方式:全チャンネル同時変換
  ・分解能:ΔΣ24ビット
  ・サンプリングクロック:32kHz

●パソコンとの通信及び電源
  ・通信:USB 2.0 (480Mbps)
  ・電源:DC12V〜18V 2.5A

●その他
 ・外形寸法:260(W)x195(D)x100(H)
 ・使用環境:温度0℃〜40℃ 湿度:0%〜90%(但し結露無きこと)
 ・重量:2.4kg
 ・付属品:ACアダプタ(入力AC90〜264V 12V5A出力), USBケーブル, 取扱説明書
