C6416DSK DSPスタータキット拡張ボード

Products
上へ

RS232C拡張インターフェースボード
電池バックアップ メモリーボード

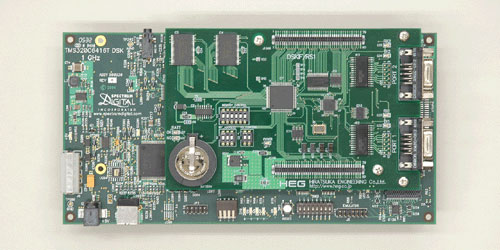

DSK6416IF/RS1

TMS320C6416DSK RS-232C拡張インターフェース
バックアップ メモリボード

DSK6416F/RS1
■ 対応機種
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C6416 DSK
■ 価格
DSK6416 IF/RS1
価格 \134,000
(税抜価格)
■ RS-232Cポート
RS-232C
入力チャンネル数 2チャンネル
入出力仕様 EIA RS-232C準拠
伝送方式 非同期シリアル伝送
使用コネクタ D-SUB 9ピン
ESD耐圧 ±15kV
コントロールライン RTS, CTS, DTR, DSR, DCD, RI
ボーレート 50bps〜230.4kbps(それぞれのチャンネルで独立して設定可能)
データビット長 5, 6, 7, 8
ストップビット 1, 1.5, 2
パリティチェック イーブン, オッド, ノーパリティ
使用デバイス NS16550相当品
占有割り込み数 1点(割り込みフラグレジスタにて、割り込み種類を識別)
※McBSPポートを使用していない為、DSKのオーディオCODECと同時に使用することが可能です。
■ 電池バックアップ型SRAM
電池バックアップ型SRAM
メモリ種類 非同期SRAM(汎用メモリとして使用可能)
容量 256kワード(32ビット)※
バックアップ リチウム電池によるバッテリバックアップ
使用電池 CR2032(電池ホルダ使用により交換可能)
電池インジケータ 低電圧表示用LED(OK/NG)
その他 ディップスイッチによりアドレスエリア、使用/未使用の設定可能
※ボード上ディップスイッチより容量変更可能
■ 全般仕様
全般仕様
割り込み INT4, 5, 6, 7からジャンパーソケットにて設定
アドレスマッピング RS-232C部 0xA0XX0000〜0xA0XX007F
(XXはボード上ディップスイッチより設定:00,08〜30,38)
電池バックアップ型 SRAM部 0xB00X0000〜0xB00XFFFF
(Xはディップスイッチにより変更可能)
スタッキング 最大8枚までスタッキング可能
電源 +5V C6416DSKから供給
付属品 通信基本サンプルプログラム(Cソースコード含む)
■ その他の資料
詳細につきましてはテクニカルマニュアルをご参照ください。
dskif_rs1_tm.pdfAdobe Acrobat File
