デジタル出力ボード(32bit×2ポート)

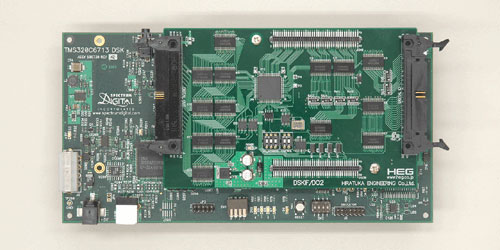

DSK6713IF/DO2

TMS320C6713DSK DSK用ディジタル出力ボード

DSK6713IF/DO2
■ 対応機種
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C6713 DSK
■ 価格
DSK6713 IF/DO2
価格  \136,000
(税抜価格)
■ デジタル入出力機能
DSK6713 IF/DO2
出力(CN1) 32bit出力 × 2ポート
入出力(CN2) 16bit入力 1ポート,16ビット出力 1ポート
応答速度 200nsec
入出力回路 非絶縁
入力レベル TTL(5V)入力正論理 ※LVTTL入力可
入力インピーダンス 10kΩ
出力レベル TTL(5V)出力正論理
出力ドライブ電流 ±8mA
■ 割込み
DSK6713 IF/DO2
入力コネクタ CN1A, CN1BおよびCN2
割込みレベル ジャンパーソケットによりユーザーにて選択
割込み方式 CN1A, CN1B, CN2割込み端子の論理OR
もしくは、CN1A, CN1B, CN2各々の割込み端子からの選択
入力レベル TTL(5V)入力正論理 ※LVTTL入力可
入力インピーダンス 10kΩ
■ その他
DSK6713 IF/DO2
コネクタ(CN1) HIF6-80PA-1.27DS(ヒロセ製)
 40芯フラットケーブルコネクタ2段(2.54mmピッチ)
コネクタ(CN2) HIF3BA-40PA-2.54DS(ヒロセ製)
 40芯フラットケーブルコネクタ(2.54mmピッチ)
割込み INT4, 5, 6, 7からジャンパーソケットにて設定
アドレスマッピング 0xA0XX0000 〜 0xA0XX0017
(XXはボード上ディップスイッチより設定:00,08〜30,38)
スタッキング 最大8枚までスタッキング可能
※他の機種ともスタッキング可能
電源 +5V C6713DSKから供給
付属品 コネクタ端子台,接続ケーブル
リファレンスマニュアル,サンプルプログラムマニュアル
基本サンプルプログラム(Cソースコード含む)
