C6713DSK DSPスタータキット拡張ボード
上へ

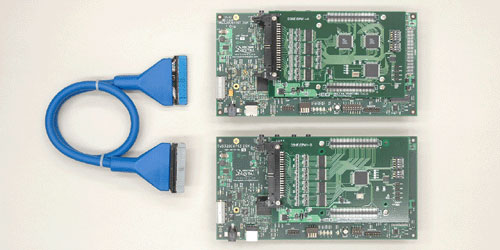

DSK用マルチDSP拡張インターフェースボード
DSK6713IF/DPM1
共有メモリ方式 マルチDSP拡張インターフェースボード
■ 対応機種
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C6713 DSK
■ メモリ容量
メモリ容量
(L)SIDEメモリ容量
32kワード
(R)SIDEメモリ容量
32kワード
(L)SIDEバス幅
32ビット
(R)SIDEバス幅
32ビット
■ コントロール
コントロール
バス競合調停機能
DSP RDY-N信号
割込み
指定番地にデータを書込むことで、相手側に割込みを掛けることが可能
■ その他の機能
その他の機能
割り込み
INT4, 5, 6, 7 (ジャンパーソケットにより選択)
設定方法
ディップスイッチ
接続コネクタ
40芯フラットケーブルコネクタ 2個
電源
+5V DSKから供給
製品構成
・接続ケーブル 40芯2本
・取扱説明書
・サンプルプログラム
■ 対応DSK
対応DSK
DSK型名
C6713DSK, C6416DSK, C5510DSK それぞれ対応
