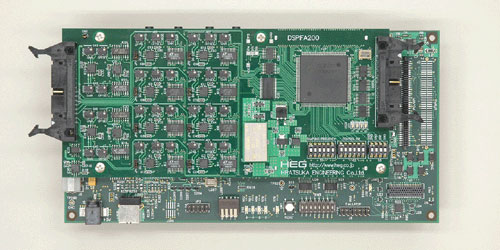

200kHzサンプリング同時変換多チャンネルAD,DA変換ボード

DSK6416IF-A,B,C

TI製TMS320C6416DSK 拡張インターフェース

DSK6416IF-A,B,C
■ 対応機種
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C6416 DSK
■ 価格
DSK6416 IF-A DSK6416 IF-B DSK6416 IF-C
価格 \583,000
(税抜価格)
\442,000
(税抜価格)
\405,000
(税抜価格)
■ A/D変換
DSK6416 IF-A DSK6416 IF-B DSK6416 IF-C
入力チャンネル数 8チャンネル 4チャンネル 2チャンネル
入力形式 全チャンネル同時変換
入力信号 チャンネル毎にAC, DC結合の選択が可能
入力電圧 ±1V〜±10V(チャンネル毎に設定可能)
分解能 16 ビット
サンプリング周波数 1kHz〜200kHz(可変可)、A/D用外部入力クロック(DC〜200kHz)
DSP Timer0出力、DSP Timer1出力
(プログラムによるポーリングも可能)
変換方式 逐次比較方式
入力インピーダンス 1kΩ
※入力電圧標準±1Vに設定し納品致します。また、注文時にご指定いただければご希望の入力電圧に設定し納入致します。
■ D/A変換
DSK6416 IF-A DSK6416 IF-B DSK6416 IF-C
出力チャンネル数 4チャンネル 2チャンネル 2チャンネル
出力形式 全チャンネル同時変換
出力信号 全チャンネルDC 結合
出力電圧 ±1V
分解能 16 ビット
サンプリング周波数 1kHz〜200kHz(可変可)、D/A用外部入力クロック(DC〜200kHz)
DSP Timer1出力
(プログラムによるポーリングも可能)
■ ディジタル入出力
DSK6416 IF-A DSK6416 IF-B DSK6416 IF-C
外部入力 8ビット TTLレベル, 外部サンプリングクロック入力2回路(A/D, D/Aそれぞれ)
外部出力 8ビット TTLレベル、2ビットTTLレベル, 外部サンプリングクロック出力2回路(A/D, D/Aそれぞれ)
ユーザー入力 4回路のディップスイッチ
ユーザー出力 4回路のモニタLED
■ その他の機能
DSK6416 IF-A DSK6416 IF-B DSK6416 IF-C
割り込み INT4,5,6,7
ディップスイッチもしくは設定レジスタによりA/D変換割り込み、D/A変換割り込みのそれぞれに設定可能
設定方法 ディップスイッチもしくは設定レジスタからパラメータの設定を行う。
マッピング 0xA0000000 〜 0xA00000FF
接続コネクタ アナログ入出力:
 30芯フラットケーブルコネクタ(2.54mmピッチ)
ディジタル入出力:
 26芯フラットケーブルコネクタ(2.54mmピッチ)
電源 +5V C6416DSKから供給
付属品 接続ケーブル、ターミナルボード
サンプルプログラム(Cソースコード含む)
■ その他の資料
詳細につきましてはテクニカルマニュアルをご参照ください。
