DSK6416IF/AI2
C6416DSK DSPスタータキット拡張ボード
500kHzサンプリング同時変換4チャンネルAD変換ボード

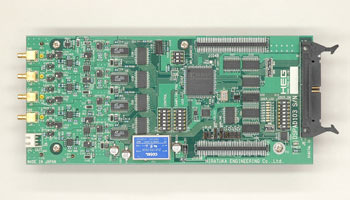

DSK6416IF/AI2
TI製TMS320C6416DSK 拡張インターフェース
●
ディジタル信号処理全般用
●
A/D4Ch, 同時変換16ビット, 最高サンプリング周波数500kHz
●
デジタルI/O各16bit
●
最大8台までスタッキング可能。(DSK6416IF/AO2,RS1など)
●
価格 \353,000 (税抜価格)
DSK6416 IF/AI2(詳細仕様)
■ 用途
高精度ディジタル信号処理
高速デジタルサーボ制御
振動解析
電力ライン監視
スペクトル分析
適応信号処理
生体信号処理
など
DSK6416IF/AI2は、TI製DSPスタータキット用に開発した拡張インターフェースで、DSKを使った
同時変換多入力システム
の構築が可能です。
●
同時変換16ビットA/Dコンバータ
を搭載のため全チャンネル同位相のデータ収集が可能。
●
最高
サンプリングクロック
が500kHzのため変換時間が速い。
●
サンプリングクロックに同期してA/D変換がされるため位相ずれがない。
●
ディジタル入出力回路を装備により、外部ディジタル回路の拡張が容易。
●
主要機能の設定を内部設定スイッチにより行えるため設定変更が簡単。
●
デバックに便利な、ユーザースイッチとLEDを搭載。
●
最大8台までスタッキング可能。(DSK6416IF/AO2,RS1など)
●
DSKとコネクタで一体構造となり、電源はDSKより供給されるため外部電源が不要。
●
外部との接続に便利な入出力ケーブル、ターミナルボードが付属しており余分な準備が不要。
●
入出力処理のサンプルプログラム(Cソースコード)
の付属により開発期間の短縮が図れる。(ポーリング、割り込み、DMAなど多数用意)
●
拡張ボード、サンプルプログラム、取扱説明書など、全て弊社で設計・製造・作成しています。そのため、ユーザーサポートは万全です。
などの特長を持ちDSKを使って本格的な信号処理が実現できます。
テクニカルマニュアル
と合わせてご覧ください。
DSK6416 IF/AI2(詳細仕様)
テクニカルマニュアル
※本インターフェースボードとユーザーの回路を接続する際にアンチエリアシングフィルタなどのアナログ入出力インターフェース回路が必要になる場合があります。
こちら
の製品も参照してください。
型名
用途
主な仕様
SIA-100
DSK6416IF/AI2のA/D側入力用
レベル変換(±10V→±1V)
※注文時変更可能
入出力数4Ch
入力電圧±10V
出力電圧±1V
入力インピーダンス 100kΩ
負荷インピーダンス 1kΩ以上
1次フィルタ、AC/DC結合選択可能
周波数特性DC〜500kHz
入出力BNCコネクタ
電源電圧 DC5V(DSK6416IF/AI2より供給可能)
