500kHzサンプリング同時変換4チャンネルAD変換ボード

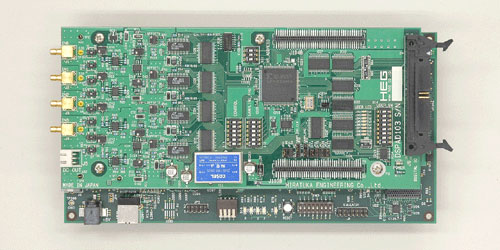

DSK6416IF/AI2

TI製TMS320C6416DSK 拡張インターフェース

DSK6416IF/AI2
■ 対応機種
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C6416 DSK
■ 価格
DSK6416 IF/AI2
価格 \353,000
(税抜価格)
■ 仕様
DSK6416 IF/AI2
入力チャンネル数 4チャンネル
入力形式 全チャンネル同時変換
入力信号 チャンネル毎にAC, DC結合の選択が可能
入力電圧 ±1V〜±10V(チャンネル毎に設定可能) ※標準±1V
分解能 16 ビット
サンプリング周波数 1kHz〜500kHz(可変可)、A/D用外部入力クロック(DC〜500kHz)
DSP Timer0出力、DSP Timer1出力
(プログラムによるポーリングも可能)
変換方式 逐次比較方式
入力インピーダンス 20kΩ/50Ω
※入力電圧標準±1Vに設定し納品致します。また、注文時にご指定いただければご希望の入力電圧に設定し納入致します。
■ ディジタル入出力
DSK6416 IF/AI2
外部入力 16ビット TTLレベル, 外部割込み1回路, 外部変換クロック入力1回路
外部出力 16ビット TTLレベル, 外部変換クロック出力1回路
ユーザー入力 8回路のディップスイッチ
ユーザー出力 8回路のモニタLED
■ その他の機能
DSK6416 IF/AI2
割り込み INT4,5,6,7
ディップスイッチもしくは設定レジスタによりA/D変換割り込み、D/A変換割り込みのそれぞれに設定可能
拡張性 8台までスタッキング可能(DSK6416IF/AO2を含む)
※変換クロックは共有可能。
設定方法 ディップスイッチもしくは設定レジスタからパラメータの設定を行う。
マッピング 0xA0000000 〜 0xA00000FF
接続コネクタ アナログ入出力:
 同軸コネクタ(SMB)
ディジタル入出力:
 40芯フラットケーブルコネクタ(2.54mmピッチ)
電源 +5V C6416DSKから供給
付属品 接続ケーブル(BNC〜SMB 0.5m), 40芯接続ケーブル, ターミナルボード
サンプルプログラム(Cソースコード含む)
備考:本製品のサンプルプログラムはDMA機能を含め各種用意されておりますのでユーザー仕様のプログラムを組み込むことで容易にデジタル信号処理が実現できます。
■ その他の資料
詳細につきましてはテクニカルマニュアルをご参照ください。
dskif_ai2ao2_tm.pdfAdobe Acrobat File
