500kHzサンプリング同時変換AD2ch, DA2ch変換ボード

DSK6416IF/AIO2

TI製TMS320C6416DSK 拡張インターフェース

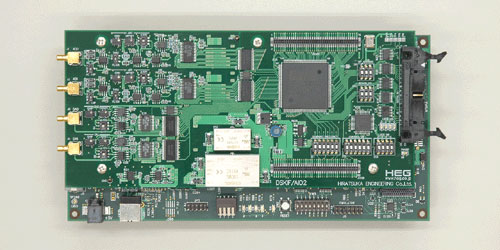

DSK6416IF/AIO2
■ 対応機種
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C6416 DSK
■ 価格
DSK6416 IF/AIO2
価格 \354,000
(税抜価格)
■ A/D変換
DSK6416 IF/AIO2
入力チャンネル数 2チャンネル
入力形式 全チャンネル同時変換
入力信号 チャンネル毎にAC, DC結合の選択が可能
入力電圧 ±1V, ±10V(チャンネル毎に設定可能)
入力フィルタ CR1次フィルタ(使用、未使用セレクト可能)
分解能 16 ビット
サンプリング周波数 1kHz〜500kHz(可変可)、A/D用外部入力クロック(DC〜500kHz)
DSP Timer0出力、DSP Timer1出力
(プログラムによるポーリングも可能)
変換方式 逐次比較方式
入力インピーダンス 10kΩ
※注文時にご指定いただければCR1次フィルタの定数を設定して納入致します。
■ D/A変換
DSK6416 IF/AIO2
出力チャンネル数 2チャンネル
出力形式 全チャンネル同時変換
出力信号 全チャンネルDC 結合
出力電圧 ±1V, ±10V(チャンネル毎に設定可能)
分解能 16 ビット
サンプリング周波数 1kHz〜500kHz(可変可)、D/A用外部入力クロック(DC〜500kHz)
DSP Timer1出力
(プログラムによるポーリングも可能)
■ ディジタル入出力
DSK6416 IF/AIO2
外部入力 8ビット TTLレベル, 外部サンプリングクロック入力2回路(A/D, D/Aそれぞれ)
外部出力 8ビット TTLレベル、2ビットTTLレベル, 外部サンプリングクロック出力2回路(A/D, D/Aそれぞれ)
ユーザー入力 4回路のディップスイッチ
ユーザー出力 4回路のモニタLED
■ その他の機能
DSK6416 IF/AIO2
割り込み INT4,5,6,7
ディップスイッチもしくは設定レジスタによりA/D変換割り込み、D/A変換割り込みのそれぞれに設定可能
設定方法 ディップスイッチもしくは設定レジスタからパラメータの設定を行う。
マッピング 0xA0XX0000 〜 0xA0XX00FF(XXはボード上ディップスイッチより設定:00,08〜30,38)
接続コネクタ アナログ入出力:
 同軸コネクタ(SMB)
ディジタル入出力:
 30芯フラットケーブルコネクタ(2.54mmピッチ)
スタッキング 同一機種で8枚までスタッキング可能。(最大16チャンネル入力, 16チャンネル出力)
さらに、異機種と8枚までスタッキング可能。
電源 +5V C6416DSKから供給
付属品 接続ケーブル(BNC〜SMB 0.5m), 30芯接続ケーブル, ターミナルボード
サンプルプログラム(Cソースコード含む)
備考:本製品のサンプルプログラムはDMA機能を含め各種用意されておりますのでユーザー仕様のプログラムを組み込むことで容易にデジタル信号処理が実現できます。
■ その他の資料
詳細につきましてはテクニカルマニュアルをご参照ください。
dskif_aio2_tm.pdfAdobe Acrobat File
